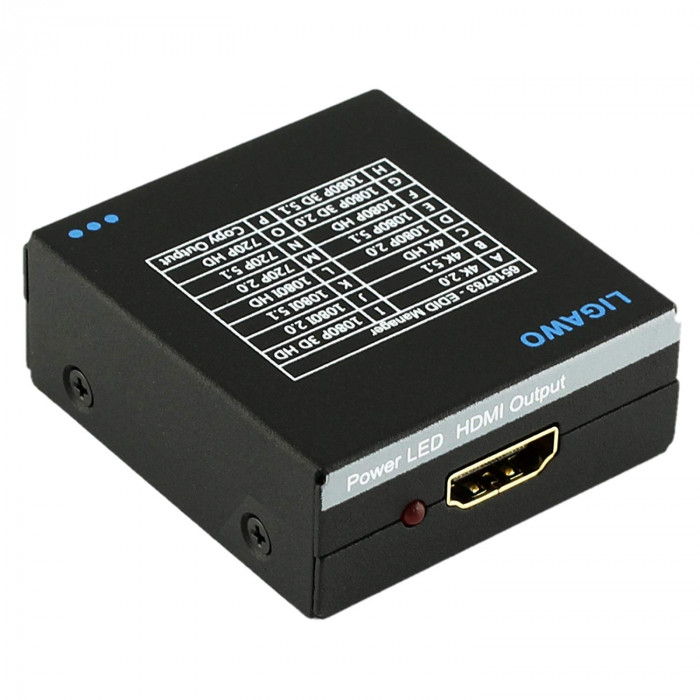

L’Interfaccia per gestione EDID – SKOD Ligawo è la soluzione pratica ed intelligente delle problematiche che si possono presentare nelle connessione di terminali informatici ai display o ai sistemi di fruizione attraverso la connessione VGA oppure HDMI.

Con l’introduzione del protocollo EDID (Extended Display Identification Data) nelle connessioni fra PC e display,  si è voluto rendere operativa  la miglior connessione fra il terminale e il display consentendo, attraverso l’invio dei dati di identificazione EDID,  della risoluzione grafica operante nel terminale,  al Display, che potrà cosi adattare la sua risoluzione a quella in arrivo.

Nella Interfaccia per gestione EDID – SKOD Ligawo  la comunicazione avviene in modo bidirezionale  (Handshake)  allo scopo di ottimizzare la qualità della connessione e risponde allo standard creato dalla associazione VESA nel 1994.

Esso è stato adottato all’inizio nella connessione VGA attraverso appositi contatti del connettore VGA poi integrato nel protocollo HDMI dove la comunicazione è diventata bidirezionale.

I dati sono scambiati a caldo ogni volta che avviene la connessione fra gli apparati, anche semplicemente ad ogni accensione attraverso il monitoraggio del pin HDP (Hot Plug Detect)  la cui presenza scatena la richiesta di EDID.

Nelle istallazioni audiovisive complesse, si verifica spesso la necessità di distribuire i segnali del terminale a più display anche di tipo differente, oppure selezionare attraverso un switcher  quale terminale utilizzare e questo può  creare difficolta di sincronizzazione dei display al segnale in arrivo proprio dallo scambio di informazioni in alcuni casi discordanti fra gli apparati coinvolti.

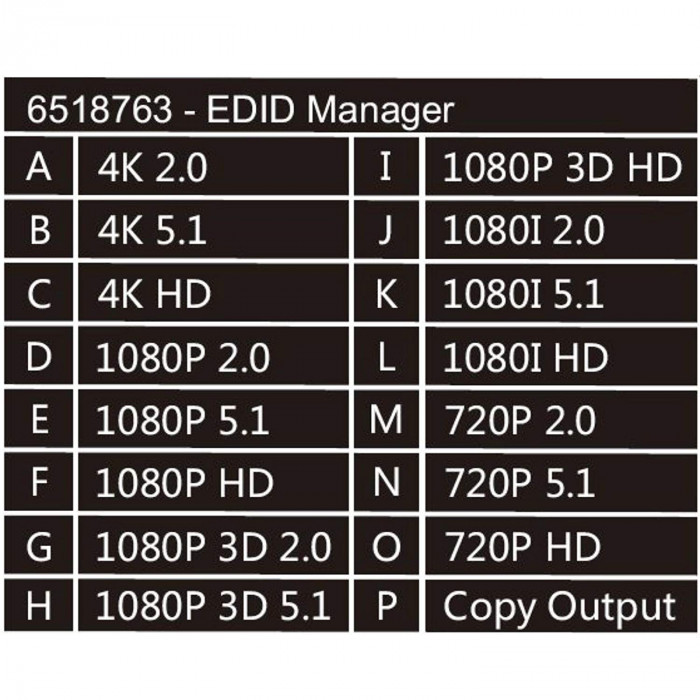

Per arginare il problema sono nate alcune interfacce come la Interfaccia per gestione EDID – SKOD Ligawo  che provvede a bloccare la comunicazione degli EDID sostituendoli con EDID fissi configurabili all’istallazione.

In questo modo viene deciso quale EDID usare e quindi si evita che informazioni discordanti, che potrebbero arrivare dai vari display, possano disturbare la fruizione delle immagini.

Esistono anche emulatori EDID automatici che apprendono il protocollo di provenienza degli EDID e lo  utilizzano mantenendolo fisso anche durante le commutazioni fra le sorgenti, arrivando a bloccare eventuali problemi.

L’automatismo incluso in  tali apparati, pur essendo utile in assenza di configurazione, può essere a sua volta fonte di problemi proprio per l’automazione inclusa, che in alcuni casi,  va a rinegoziare il protocollo generando nuovamente problemi.

Maggiori informazioni le potrete ottenere  contattandoci con uno dei metodi che trovate a fondo pagina.
